Sicherheitstemperaturbegrenzer ATHs-70U

Der ATHs-70U arbeitet als Sicherheitstemperaturbegrenzer, mit manueller Rückstelltaste. Der Sicherheitstemperaturbegrenzer ist TÜV-geprüft nach DIN 3440 und 4751 sowie nach IP 54 gekapselt. Der Temperatur Bereich liegt bei +20°C bis +150°C. Bei dem ATHs-70U handelt es sich um einen Sicherheitstemperaturbegrenzer (STB) mit Umschaltkontakt und Wiedereinschaltsperre. Der Wiedereinschaltknopf ist durch eine Hutmutter vor versehentlicher Betätigung geschützt.

Technische Beschreibung

Der Aufbau-Thermostat arbeitet nach dem Prinzip der Flüssigkeitsausdehnung. Ändert sich die Temperatur in einem flüssigkeitsgefüllten Fühlersystem – bestehend aus Fühler, Kapillarleitung und Membrane - so ändert sich das Volumen. Der daraus resultierende Hub der Membrane betätigt über Heben den Mikroschalter. Zum Erfassen der Temperatur dient nur der Temperaturfühler.

Schaltfunktion

(STB) Überschreitet die anstehende Temperatur am Temperaturfühler den eingestellten Grenzwert, wird über das Fühlersystem der Schaltstößel des Mikroschalters entlastet und der Stromkreis geöffnet.

STB mit Umschaltkontakt

Beim Überschreiten des eingestellten Grenzwertes wird der Stromkreis geöffnet und der Mikroschalter mechanisch verriegelt. Der Mikroschalter kann nach Unterschreiten des eingestellten Grenzwertes nur manuell entriegelt werden.

Schaltelement

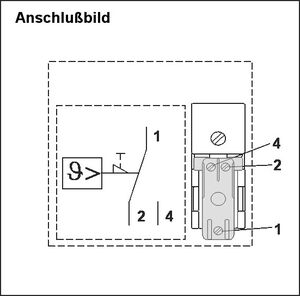

Gekapselter Mikroschalter mit einpoligem Umschaltkontakt und Wiedereinschaltsperre (öffnend bei steigender Temperatur).

Wiedereinschaltsperre

Bei dem STB wird beim Überschreiten des eingestellten Grenzwertes der Stromkreis geöffnet und mechanisch verriegelt. Nach Unterschreiten des Grenzwertes um ca.10 % des Temperaturumfanges, kann der Mikroschalter manuell entriegelt werden durch Drücken des Wiedereinschaltknopfes. Vorher ist die Hutmutter zu entfernen.
